Cartographie cérébrale QEEG : la mesure des ondes en détail

Cartographie cérébrale QEEG: la mesure des ondes en détail

La cartographie cérébrale QEEG propose de rendre cette dynamique lisible: non pas en photographiant les pensées, ni en révélant une vérité cachée de l’individu, mais en analysant certaines propriétés mesurables de l’activité électrique cérébrale.

Le fonctionnement de la cartographie cérébrale QEEG repose sur une transformation progressive du signal EEG. Des électrodes placées sur le cuir chevelu enregistrent une activité électrique de très faible amplitude; des algorithmes en extraient ensuite des fréquences, des puissances, des rapports entre régions et parfois des indices de connectivité fonctionnelle. Le résultat prend souvent la forme de cartes colorées, plus faciles à parcourir qu’un tracé brut, mais qui exigent une interprétation prudente.

Cette prudence n’est pas une réserve de principe. Elle découle de la nature même de la méthode: le QEEG mesure, compare et organise des données neurophysiologiques; il ne résume pas à lui seul une personne, son histoire, son environnement ou la complexité d’un trouble psychique.

De Hans Berger à la cartographie cérébrale numérique

Le premier enregistrement d’un EEG humain a été réalisé en 1924 par le psychiatre et neurologue allemand Hans Berger. À cette époque, l’idée de mesurer l’activité électrique du cerveau appartenait encore à une zone incertaine de la médecine, à la frontière entre l’intuition scientifique et l’instrumentation expérimentale. Le cerveau n’était plus seulement considéré comme un organe dont on observait la structure: il devenait aussi un système dynamique, parcouru de variations électriques.

L’EEG classique enregistre les différences de potentiel électrique détectées à la surface du cuir chevelu. Le tracé obtenu ressemble à une succession de fluctuations qui, pour un œil non entraîné, peuvent sembler irrégulières. Pourtant, ces oscillations contiennent des informations sur la distribution temporelle de l’activité cérébrale. Elles ne disent pas ce que pense une personne, mais elles permettent d’observer certains rythmes de fonctionnement.

Le QEEG, ou électroencéphalogramme quantitatif, ajoute une étape d’analyse numérique à l’EEG. Le signal brut n’est plus seulement regardé comme une courbe. Il est traité mathématiquement afin d’estimer plusieurs paramètres:

• la puissance d’une activité dans une bande de fréquence donnée;
• l’amplitude du signal, c’est-à-dire l’importance de ses variations;
• la fréquence dominante dans certaines régions;
• la cohérence entre différents sites d’enregistrement;
• certaines formes de connectivité fonctionnelle, qui décrivent les relations temporelles entre des zones cérébrales.

La cartographie cérébrale correspond à la représentation spatiale de ces résultats. À partir des électrodes réparties sur le scalp, le logiciel produit des cartes topographiques qui illustrent, selon une échelle de couleurs, la présence plus ou moins importante d’une activité ou d’un indice par rapport à une référence.

Une carte QEEG ne montre pas le cerveau comme une photographie: elle représente, sous une forme spatiale, des propriétés calculées à partir d’un signal électrique.

Cette nuance modifie profondément la manière de comprendre l’examen. Une zone colorée en rouge ou en bleu n’est pas, en elle-même, une lésion, une émotion ou un diagnostic. Elle indique un écart, une valeur ou une relation qui doivent être replacés dans leur contexte d’enregistrement et dans l’évaluation globale de la personne.

Le système 10-20: la rigueur du placement des électrodes

La qualité de l’analyse dépend d’abord de la qualité du signal recueilli. Avant les algorithmes, les cartes et les comparaisons statistiques, il y a donc une question très concrète: où placer les électrodes?

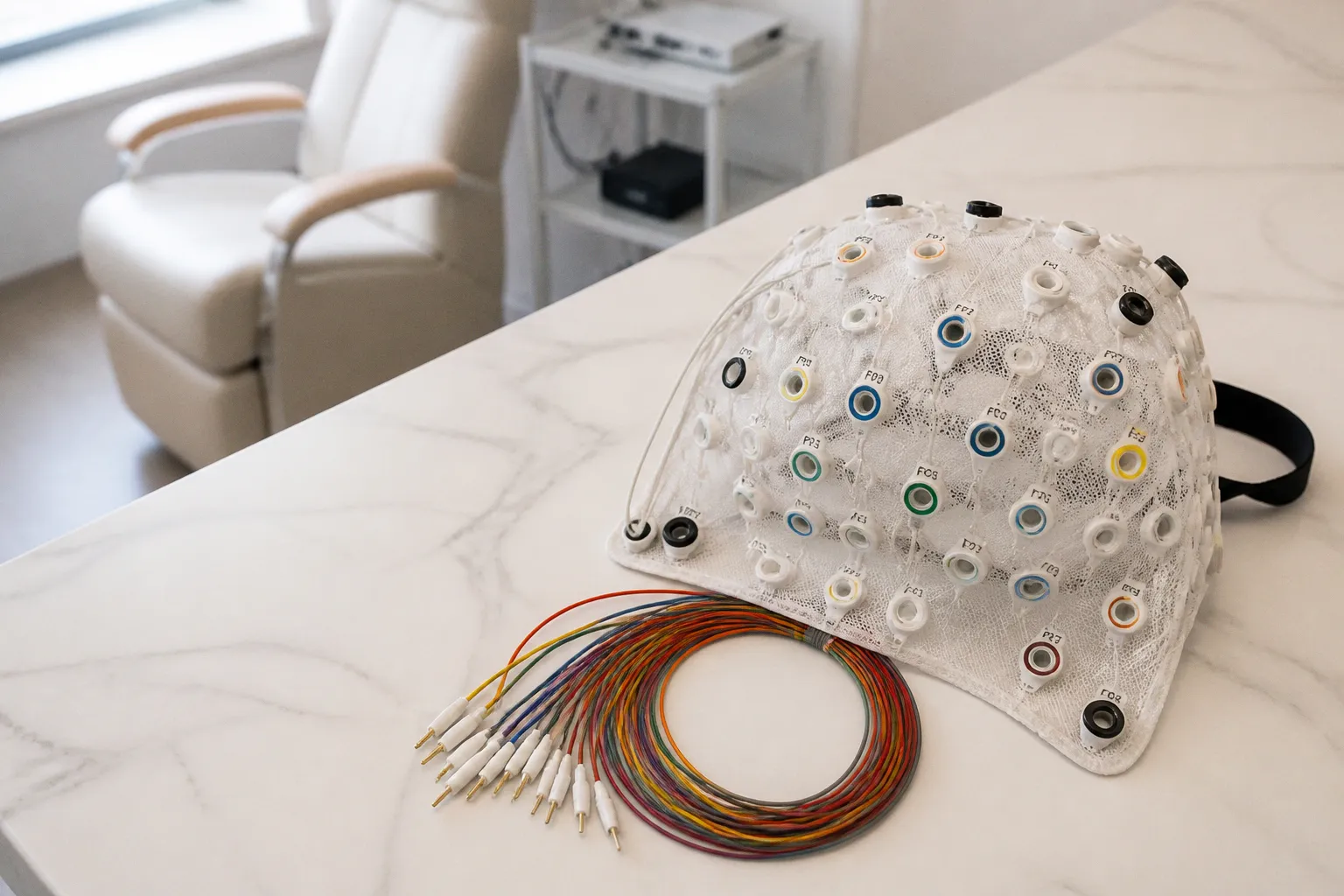

L’enregistrement EEG repose le plus souvent sur le système international 10-20. Cette nomenclature organise les positions sur le cuir chevelu en fonction de repères anatomiques et de distances proportionnelles. Les nombres 10 et 20 correspondent aux intervalles utilisés entre les points de référence, plutôt qu’à un nombre fixe d’électrodes.

Dans une configuration standard, on utilise généralement au moins 19 positions d’électrodes. Les lettres désignent différentes régions: frontale, centrale, pariétale, temporale ou occipitale. Les chiffres distinguent les emplacements situés à gauche ou à droite, tandis que la lettre z renvoie à la ligne médiane.

Cette organisation a une conséquence essentielle: deux examens ne sont réellement comparables que si les conditions d’enregistrement sont suffisamment proches. Un déplacement d’électrode, un contact insuffisant avec le cuir chevelu ou une tension musculaire peuvent modifier la qualité du signal. Les muscles du visage, les mouvements des yeux et les clignements produisent en effet des artéfacts qui peuvent être confondus, si l’on n’y prend garde, avec une activité cérébrale.

Le praticien ou le technicien doit donc préparer l’enregistrement avec une attention presque artisanale, même lorsque l’interface informatique donne au processus une apparence très automatisée. Le casque EEG ne supprime pas la nécessité d’un positionnement précis. Il facilite parfois la mise en place, mais il ne rend pas le signal indépendant de la physiologie et du comportement de la personne enregistrée.

Ce qui peut perturber un enregistrement

Un examen QEEG se déroule dans un état aussi stable que possible. Pourtant, la stabilité parfaite n’existe pas. La respiration varie, le regard se déplace, la mâchoire se contracte, une pensée surgit, puis une autre. Le cerveau n’est pas une machine isolée du corps: son activité se modifie avec l’état de vigilance, la fatigue, le stress et les conditions sensorielles.

Parmi les éléments susceptibles d’influencer l’enregistrement, on peut relever:

• les mouvements de la tête ou du corps, qui déplacent les électrodes ou créent des variations mécaniques;
• les clignements et les mouvements oculaires, particulièrement visibles dans les dérivations frontales;
• la contraction des muscles du front, des tempes, de la mâchoire ou du cou;
• une somnolence qui fait évoluer l’activité cérébrale au cours de la séance;
• la présence d’interférences électriques ou d’un contact imparfait entre l’électrode et la peau;
• une consigne mal comprise, notamment lors de la comparaison entre les yeux ouverts et les yeux fermés.

La correction des artéfacts fait partie de l’analyse. Elle ne consiste pas à effacer tout ce qui paraît irrégulier, car une irrégularité peut appartenir au signal cérébral lui-même. Il s’agit plutôt de distinguer ce qui provient de l’activité du cerveau de ce qui reflète un mouvement, un muscle ou une perturbation extérieure.

Examen QEEG: déroulement d’une séance d’enregistrement

L’examen QEEG dure généralement entre 45 et 60 minutes. Cette durée inclut l’installation, la préparation du cuir chevelu, la mise en place des électrodes et les différentes phases d’acquisition. La mesure elle-même n’est donc pas un instant isolé: elle s’inscrit dans une séquence où l’on cherche à observer l’activité cérébrale dans plusieurs conditions.

La personne reste habituellement assise, dans un environnement calme. Selon le protocole retenu, l’enregistrement peut comprendre une période avec les yeux ouverts, une autre avec les yeux fermés, et parfois des tâches simples destinées à observer les variations de l’activité dans une situation donnée. Les conditions exactes ne sont pas identiques dans tous les centres; elles doivent être décrites clairement avant le début de la séance.

La distinction entre yeux ouverts et yeux fermés est particulièrement intéressante pour comprendre la logique du QEEG. La fermeture des yeux modifie souvent l’organisation de certaines activités rythmiques, notamment dans les régions postérieures. Il ne s’agit pas d’un test moral ou d’une épreuve de volonté: le cerveau réagit simplement à la réduction du flux visuel et à la modification de l’état attentionnel.

Dans un cadre sérieux, le déroulement devrait permettre de savoir:

1. quelles régions sont enregistrées et selon quelle configuration d’électrodes;

2. combien de temps chaque condition est maintenue;

3. comment les artéfacts sont repérés et traités;

4. à quelle base de comparaison les données sont rapportées;

5. quelle place l’analyse occupe dans l’évaluation globale.

Le résultat ne devrait pas être remis comme une simple image dépourvue d’explication. Une carte cérébrale a besoin d’un commentaire méthodologique: conditions de recueil, qualité du signal, paramètres analysés et limites d’interprétation.

La transformation de Fourier: passer du tracé au spectre

Le fonctionnement de la cartographie cérébrale QEEG s’appuie en grande partie sur une opération mathématique qui permet de décomposer un signal complexe en composantes fréquentielles. La transformée de Fourier rapide, souvent appelée FFT, est couramment utilisée pour extraire l’amplitude et la puissance spectrale des différentes bandes d’ondes.

Un tracé EEG dans le temps rassemble plusieurs rythmes superposés. La transformée de Fourier ne change pas la réalité physiologique enregistrée; elle change la manière de la décrire. Au lieu de demander seulement comment le signal monte et descend au fil des secondes, on cherche quelles fréquences contribuent le plus à cette variation.

La puissance spectrale correspond à la quantité d’activité associée à une fréquence ou à une bande de fréquences. Elle peut être exprimée de différentes manières selon le système utilisé et le protocole de calcul. La puissance absolue indique l’énergie estimée dans une bande, tandis que la puissance relative rapporte cette activité à l’ensemble du spectre ou à un sous-ensemble défini.

Cette différence est loin d’être secondaire. Une activité bêta peut sembler élevée en valeur absolue, mais occuper une proportion différente si l’ensemble de l’activité cérébrale augmente ou diminue. Une carte basée sur la puissance absolue ne raconte donc pas exactement la même chose qu’une carte basée sur la puissance relative.

L’analyse peut également porter sur la cohérence. Dans ce contexte, la cohérence décrit une relation mathématique entre deux signaux dans une fréquence donnée. Elle peut suggérer que deux régions présentent des oscillations liées dans le temps, mais elle ne signifie pas automatiquement qu’elles communiquent de façon optimale, ni qu’une région commande l’autre.

Le terme de connectivité fonctionnelle mérite lui aussi d’être manié avec précaution. Il désigne généralement une relation statistique ou temporelle entre des activités mesurées dans différentes zones. Il ne fournit pas, à lui seul, une carte anatomique des connexions neuronales. Le langage de la circulation et de l’interconnexion peut aider à comprendre les relations entre signaux, à condition de ne pas transformer une mesure indirecte en récit biologique trop assuré.

Puissance, cohérence et asymétrie: trois lectures différentes

Pour éviter les amalgames, il est utile de distinguer les principaux niveaux de lecture:

Le QEEG devient plus intelligible lorsque l’on accepte cette pluralité de lectures. Il n’existe pas une unique valeur qui résumerait l’état d’un cerveau. L’activité cérébrale se déploie selon des configurations qui varient avec la tâche, la vigilance, l’âge, le contexte et les conditions de mesure.

Delta, Thêta, Alpha, Bêta et Gamma: les grandes bandes de fréquences

L’analyse des ondes cérébrales QEEG répartit généralement le signal en plusieurs bandes de fréquence. Cette classification donne un langage commun, mais elle ne doit pas être confondue avec une série d’étiquettes psychologiques rigides. Dire qu’une bande est présente ne revient pas à dire qu’un état mental précis est installé.

Les intervalles les plus couramment utilisés sont les suivants:

Delta: la lenteur n’est pas une anomalie en soi

Les fréquences delta sont les plus lentes parmi les grandes bandes habituellement étudiées. Elles occupent l’intervalle de 0,5 à 4 Hz. Leur présence n’a pas la même signification selon que la personne est éveillée, somnolente ou endormie.

Une lecture isolée de la puissance delta ne suffit donc pas à caractériser une situation. Le même résultat peut appeler une interprétation différente selon le degré de vigilance, l’âge, les conditions de repos et la qualité du signal. La lenteur d’une oscillation n’est pas, par elle-même, un signe pathologique.

Thêta: entre attention et transition

La bande thêta, située entre 4 et 8 Hz, est fréquemment étudiée dans les recherches portant sur l’attention, la somnolence et certaines fonctions cognitives. Le ratio thêta/bêta a notamment été examiné chez certains sous-groupes de personnes présentant un trouble du déficit de l’attention avec ou sans hyperactivité.

Mais un ratio n’est jamais une personne. Il s’agit d’un calcul dépendant de la manière dont les deux bandes ont été mesurées, filtrées et rapportées. Son interprétation doit être intégrée à l’entretien, à l’histoire développementale, aux observations fonctionnelles et, lorsque cela est nécessaire, à une évaluation clinique spécialisée.

Alpha: un rythme sensible au contexte

L’activité alpha, comprise entre 8 et 12 Hz, est souvent observée lorsque la personne est au repos, notamment les yeux fermés. Elle peut évoluer avec l’ouverture des yeux, l’attention portée à une tâche ou le niveau d’éveil.

On comprend ici pourquoi le protocole compte autant que la carte finale. Une activité alpha enregistrée dans une condition de repos les yeux fermés ne peut être interprétée exactement comme une activité recueillie durant une tâche exigeant une attention visuelle. Le cerveau ne produit pas un signal indépendant de ce qu’il fait.

Bêta et gamma: l’attrait des fréquences rapides

La bande bêta s’étend généralement de 12 à 30 Hz. Elle est étudiée dans les états d’éveil et dans différentes situations d’engagement cognitif. Toutefois, elle est aussi particulièrement exposée aux artéfacts musculaires. Une tension de la mâchoire ou du front peut enrichir artificiellement les fréquences rapides du signal.

La bande gamma, de 30 à 100 Hz, attire souvent l’attention parce qu’elle est associée à des processus cognitifs et perceptifs complexes. Pourtant, cette zone fréquentielle exige une grande rigueur de mesure. Les mouvements musculaires et les perturbations techniques peuvent y produire des effets importants. Plus une interprétation devient fine, plus la qualité de l’enregistrement et le contrôle des artéfacts deviennent décisifs.

Dans l’analyse des ondes cérébrales, la couleur d’une carte impressionne parfois davantage que la solidité de la mesure qui la fonde. C’est précisément l’inverse qu’il faudrait apprendre à regarder.

La base de données normative: comparer sans confondre

Une cartographie QEEG est souvent comparée à une base de données normative composée de personnes considérées comme saines, généralement regroupées selon l’âge. Cette comparaison permet de repérer des écarts statistiques par rapport à une distribution de référence.

Le principe est intuitif: une valeur observée chez une personne est située par rapport à des valeurs recueillies dans une population de comparaison. La carte peut alors faire apparaître certaines zones ou certains paramètres comme plus élevés ou plus faibles que la moyenne attendue.

Cependant, la moyenne n’est pas une norme absolue. Elle ne définit pas la seule manière correcte pour un cerveau de fonctionner. Les trajectoires individuelles sont diverses, et un écart statistique peut avoir plusieurs significations, ou n’en avoir aucune sur le plan clinique s’il n’est pas associé à des difficultés concrètes.

La base normative dépend aussi de sa construction. Il faut connaître, autant que possible, les conditions dans lesquelles les données de référence ont été recueillies: âge des participants, état de vigilance, protocole, nombre d’électrodes, méthodes de traitement du signal et critères d’inclusion. Une comparaison n’est pertinente que si les deux termes comparés sont suffisamment compatibles.

Ce que signifie réellement un écart statistique

Un score inhabituel peut être utile pour formuler une hypothèse. Il peut orienter l’attention vers une dynamique particulière, susciter une question sur l’attention, le sommeil, la régulation de l’éveil ou la variabilité d’un état. Il ne constitue pas automatiquement la cause du problème observé.

Cette distinction devient essentielle dans le domaine de la santé mentale. Les symptômes ne sont pas des objets simples, séparés du corps et de l’histoire. Une difficulté de concentration peut être liée au sommeil, à l’anxiété, à une surcharge cognitive, à un environnement désorganisé, à un trouble attentionnel ou à plusieurs facteurs qui se renforcent mutuellement.

La cartographie cérébrale QEEG ne pose donc pas, à elle seule, un diagnostic psychiatrique précis. Elle ne remplace ni l’entretien clinique, ni l’observation, ni l’évaluation neuropsychologique, ni les examens médicaux lorsque ceux-ci sont indiqués. Elle apporte une information supplémentaire, dont la pertinence dépend du cadre dans lequel elle est recueillie et interprétée.

QEEG et neurofeedback: deux étapes qu’il faut distinguer

La proximité des termes entretient parfois une confusion. Le QEEG est un examen d’enregistrement et d’analyse. Il recueille l’activité électrique cérébrale et en extrait des paramètres. Il n’envoie pas de courant électrique dans le cerveau et ne constitue pas, en lui-même, une technique de stimulation.

Le neurofeedback, quant à lui, désigne un entraînement au cours duquel certains paramètres physiologiques sont présentés à la personne sous la forme d’un retour d’information. Selon le protocole, le retour peut concerner l’activité EEG ou d’autres signaux. La personne apprend progressivement à repérer et à moduler certains états, dans les limites du dispositif et du cadre thérapeutique.

Dans certains parcours, un QEEG quantitatif peut contribuer à la personnalisation d’un entraînement de neurofeedback. Mais cette articulation ne doit pas être transformée en promesse automatique. Une carte ne prescrit pas mécaniquement un protocole universel; elle fournit des éléments parmi d’autres, qui doivent être discutés avec le professionnel compétent.

La neuroplasticité, souvent invoquée dans ce domaine, désigne la capacité du système nerveux à modifier son fonctionnement et certaines de ses organisations en réponse à l’expérience, à l’apprentissage et au contexte. Elle est une réalité complexe, non une garantie de transformation illimitée. Parler de plasticité cérébrale devrait conduire à davantage de précision, non à des promesses de réparation instantanée.

Ce que la cartographie QEEG peut apporter — et ce qu’elle ne peut pas dire

L’intérêt d’un examen QEEG se situe dans sa capacité à objectiver certaines dimensions d’un fonctionnement cérébral à un moment donné. Il peut offrir une représentation plus détaillée qu’un simple échange verbal de certains rythmes et de certaines relations entre signaux. Cette représentation peut aider à structurer une réflexion, à suivre l’évolution d’un paramètre dans un protocole ou à nourrir un dialogue entre un praticien et la personne accompagnée.

Mais ses limites sont tout aussi importantes que ses possibilités. Le QEEG ne lit pas les pensées. Il ne permet pas de déduire directement la personnalité, la valeur d’une personne, ses intentions ou son avenir. Il ne transforme pas une mesure en vérité globale.

Une interprétation solide devrait rester attentive à plusieurs niveaux:

• le cerveau mesuré est celui d’une personne située dans un contexte précis;
• l’état de vigilance influence fortement les rythmes enregistrés;
• la qualité du signal conditionne la confiance que l’on peut accorder aux résultats;
• les cartes sont construites à partir de calculs et de choix méthodologiques;
• un écart statistique n’équivaut pas nécessairement à un trouble;
• l’analyse QEEG ne dispense pas d’une évaluation clinique complémentaire;
• une évolution sur une carte ne prouve pas automatiquement une amélioration dans la vie quotidienne.

Il existe ici une tension féconde entre technologie et clinique. Les outils numériques donnent une apparence de précision, parfois même une esthétique de la preuve. Pourtant, la précision d’un chiffre ne garantit pas la justesse de l’interprétation. Ce qui compte est la cohérence entre la mesure, les conditions de recueil, les difficultés rapportées et l’évolution réellement vécue.

Une lecture plus juste de la cartographie cérébrale

La cartographie cérébrale QEEG fonctionne en convertissant un signal électrique enregistré sur le cuir chevelu en informations fréquentielles et spatiales. Elle s’appuie sur une chaîne de décisions: positionner les électrodes selon une organisation rigoureuse, recueillir le signal dans différentes conditions, réduire les artéfacts, appliquer des traitements mathématiques, puis comparer les résultats à une référence.

Chaque étape ajoute de la lisibilité, mais aussi une possibilité d’erreur ou de surinterprétation. La carte finale paraît parfois simple; le chemin qui y conduit ne l’est pas. C’est pourquoi le regard du praticien reste central, non pour imposer un récit au cerveau, mais pour replacer les données dans l’épaisseur d’une situation humaine.

Je considère le QEEG comme un instrument d’observation parmi d’autres. Il peut enrichir une démarche de neurothérapie lorsqu’il est utilisé avec méthode, lorsque ses limites sont exposées et lorsque l’on résiste à la tentation de convertir chaque couleur en diagnostic. Il devient moins pertinent lorsque son apparence scientifique sert à soutenir des certitudes que la mesure ne permet pas d’établir.

Le cerveau n’est ni une énigme mystique ni un tableau de bord parfaitement transparent. Il est un système vivant, sensible aux rythmes du corps, aux apprentissages, au sommeil, aux relations et aux conditions de vie. La cartographie QEEG peut rendre certaines de ses dynamiques plus visibles; elle ne dispense pas de les comprendre avec patience.

Au fond, la valeur de cet examen ne tient pas seulement à la sophistication de ses algorithmes. Elle dépend de la qualité du dialogue entre le signal, la méthode et la personne. C’est dans cette circulation — entre donnée mesurée et expérience vécue, entre technologie et discernement — que la cartographie cérébrale trouve sa place la plus juste.
